Eumig FL-1000

NOS Teileliste - NOS part list

Anzahl Besucher
  Besucherzaehler

Einleitung
  • In 2014 stellte sich heraus, daß in Wien noch erhebliche Mengen an originalen Eumig FL-1000 Teilen lagern.
  • Diese hatte ein ehemaliger Eumig Mitarbeiter nach dem Eumig Konkurs gerettet.
  • Zusammen mit Bekannten habe ich mich daran gemacht, dieses Lager vor der Verschrottung zu retten.
  • Dieser kleine "Schatz" kann somit wieder interessierten Fans der Marke "Eumig", bzw. des Kassettendecks FL-1000, zugänglich gemacht werden.
  • Ein Teil befindet sich bei mir (siehe Liste unten).
  • Weitere, hier nicht gelistete, Teile sind ggf. auch verfügbar (bitte im Einzelfall nachfragen).
  • Lagerung erfolgte über die Jahre trocken und weitestgehend staubfrei, d.h. es sind keine Feuchte- oder Korrosionsschäden vorhanden.
 Introduction
  • In 2014 it turned out, that there is still a considerable amount of original Eumig FL-1000 parts available in Vienna.
  • These were taken over by a former Eumig employee after the bankruptcy of Eumig.
  • Together with friends of mine, I started to rescue this storage from scrapping.
  • This little "treasure" can now be made available again for interested enthusiasts of the brand "Eumig", resp. the cassette deck FL-1000.
  • One part is with me (see list below).
  • Another, not yet listed, part is possibly available too (please ask for your particular case).
  • Storage over the years was dry and mostly dust free, that means there are no damages due to humidity or corrosion.
Verfügbare Teile sind
  • hauptsächlich aus NOS Bestand (NOS = neue, aber alte Lagerware)
  • teilweise nachgefertigt, bzw. instandgesetzt
  • normalerweise ungetestet
(abweichende Details dazu sind in der Tabelle unten ggf. beschrieben)
 Available parts are
  • mostly NOS (= new old stock)
  • partially remanufactured or refurbished
  • usually untested
(deviation details from this are mentioned in the below table)
Nicht vorhanden:
  • Typische Verschleißteile nur die, die in der Tabelle (s.u.) aufgeführt sind
  • Komplette, funktionierende Geräte
  • Komplette, funktionierende Laufwerke
 Not available are
  • typical wear parts, apart from those mentioned in the below table
  • complete and working FL-1000 devices
  • complete and working drive units
Eumig FL-1000 - Laufwerksüberholung
Weitere Details hierzu siehe:
https://magnetofon.de/nhc/index.php?topic=7508.0
Eumig FL-1000 - drive unit overhauling
For more details refer to (currently only in German)
https://magnetofon.de/nhc/index.php?topic=7508.0
Weitere Diskussionen in Internet-Foren:
Eumig FL-1000 - NOS Ersatzteile (deutsch):
https://magnetofon.de/nhc/index.php?topic=7401.0

Eumig FL-1000 NOS parts (englisch):
http://www.tapeheads.net/showthread.php?t=40998
 More discussions in internet forums:
Eumig FL-1000 - NOS Ersatzteile (german):
https://magnetofon.de/nhc/index.php?topic=7401.0

Eumig FL-1000 NOS parts (english):
http://www.tapeheads.net/showthread.php?t=40998

Kontakt:
Contact:

Inhalt Content

Laufwerke / Laufwerksteile Drive units / drive unit parts Eumig
Teilenummer		 verfügbar Bild
zum vergrößern auf das Bild klicken
Bezeichnung Description Part Number available Image
click to enlarge
Laufwerk komplett
(ohne neue Gummis)
Drive unit complete
(without refurbished rubbers)		 - 0

Kopfbrücke komplett Head bridge complete
 802 1402/2 0
Antriebsmotor Drive motor 802 1328/5 0
Antriebseinheit komplett
(vorjustiert ab Werk)		 Drive unit complete
(pre-adjusted in plant)		 802 1302/9 0
Capstanmotor Capstan motor 800 1318/1 0
Capstanwelle komplett, jedoch mit verhärtetem Gummi
(zur Aufarbeitung mit neuem Gummi)

Anmerkung:
Bei Aufarbeitung durch mich: Nur im Austausch gegen eine gebrauchte Capstanwelle		 Capstan shaft complete, but with hardened rubber
(to be refurbished with new rubbers)

Note:
If refurbished by me: Only with exchange of a used capstan shaft		 802 1315
Codescheibe
(Tachoscheibe an Capstanwelle)		 Code disc
(speed disc mounted on capstan shaft)		 -
Gummi für Capstan
(Neuware)
 Rubber ring for capstan shaft
(new product)
 - -
Gummi Komplett-Set (2x Wickelteller, 1x Idler, 1x Capstan)
(Neuware)		 Rubber ring complete set (2x winding plate, 1x idler, 1x capstan)
(new product)		 - -
Wickelteller Abwickelseite
- rund, ohne neuen Gummi
 Winding plate take-off side
- round, without new rubbers
- can be ordered with new rubbers too		 800 1220
Wickelteller Aufwickelseite
- gezackt, ohne neuen Gummi
 Winding plate take-up side
- jagged, without new rubbers
- can be ordered with new rubbers too		 802 1224
Gummi für Wickelteller (Neuware) Rubber for winding plate (new product) - -
Gummi für Idler (Neuware) Idler rubberWinding (new product) - -
Andruckrolle (gebraucht) Pinch roller (used) 800 1409/4 0
Freilauf komplett Freewheel complete 800 1336/3 0
Freilauf Kappe (Neuware) Freewheel cap (new product) 800 1336/3 0
Teflonscheibe (Neuware) Teflon washer (new product) 095 2901 -

Komplette FL-1000 Geräte Complete FL-1000 devices Eumig
Teilenummer		 verfügbar Bild
zum vergrößern auf das Bild klicken
Bezeichnung Description Part Number available Image
click to enlarge
FL-1000 High-Com
- silber
- Tisch-Ausführung (ohne 19" Verbreiterung)
- komplett überholt, eingestellt, getestet 		FL-1000 High-Com
- silver
- common version (without 19" front)
- completely refurbished, adjusted, testedt		 - 0 -

Gehäuseteile Housing parts Eumig
Teilenummer		 verfügbar Bild
zum vergrößern auf das Bild klicken
Bezeichnung Description Part Number available
click to enlarge
Frontplatte
- schwarz
- High-Com
- 19" Ausführung 		Front panel
- black
- High-Com
- 19" version		 802 1160 0
Frontplatte
- silber
- High-Com
- Tisch-Ausführung		 Front panel
- silver
- High-Com
- common version		 802 1166 0
Kassettentürblende
- silber
- High-Com		 Cassette door cover
- silver
- High-Com		 802 1171
Plexiglaseinsatz für Kassettentürblende Acrylic glass insert for cassette door cover 802 3606/6
Taste Laufwerkssteuerung
- silber		 Push button cap for drive control
- silver		 802 3332/6
Kappe Umschalter
- silber		 Cap for switch
- silver		 802 1115/0

Prints / Displays Prints / Displays Eumig
Teilenummer		 verfügbar Bild
zum vergrößern auf das Bild klicken
Bezeichnung Description Part Number available Image
click to enlarge
Hauptprint High-Com
- NOS
- ungetestet		 Main print High-Com
- NOS
- untested		 802 1703 0
AW-Print (Aufnahme / Wiedergabe)
- NOS
- ungetestet

ab Serien-Nr.
8 204 970 High-Com Version
8 009 637 Dolby Version		 Record / Playback print
- NOS
- untested

since series number
8 204 970 High-Com version
8 009 637 Dolby version		 802 1602
AW-Print Lampe La100 für Löschgenerator Record / Playback print lamp La100 for erase generator 802 4702 0
Tasten-Print + µC-Print + µC 3870
- komplett
- NOS
- ungetestet 		Keyboard print + µC print + µC 3870
- complete
- NOS
- untested		 802 1735
802 1735
091 4770		 0

µC 3870 µC 3870 091 4770 0
LED Anzeige Zählwerk 4 stellig LED display counter 4 digits - 0
Aussteuerungsanzeige
- NOS
- getestet		 Recording level display
- NOS
- tested		 091 4900/4 0
Kopfhörer Modul
- komplett
- mit Output-Poti und Kopfhörer Buchse		 Headphone module
- complete
- with output potentiometer and headphone socket		 -
High-Com Print aus einem funktionierenden Gerät
- ungetestet		 High-Com print taken from a working deck
- untested		 802 1720 0
U401BR HighCom IC
- Original Telefunken
- NOS		 U401BR HighCom IC
- Original Telefunken
- NOS		 091 4616

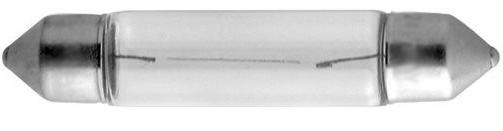

Soffiten-Lampe für Kassettenschachtbeleuchtung Festoon bulb for cassette tray 090 7047/3
BC738 NPN Transistor T5 auf Motor-Steuerungsprint BC738 NPN transistor on motor control print 091 4053/0 -

Potis / Schalter / Taster Potentiometers / switches / push buttons Eumig
Teilenummer		 verfügbar Bild
zum vergrößern auf das Bild klicken
Bezeichnung Description Part Number available Image
click to enlarge
Hauptprint Umschalter S3 (Test) 30 Pin Main print switch S3 (test) 30 pins 802 4808/1 0
Poti Input 1/2 Input potentiometer 1/2 802 4850/0 0
Poti Master 2x10k + 2x20k Master potentiometer 2x10k + 2x20k 802 4852/4 0
Poti Fe (R30 2,2k lin Hauptprint) für High-Com Fe potentiometer (R30 2,2k lin main print) for High-Com 802 4848/2 0
Poti Cr (R32 1k lin Hauptprint) für HighCom Cr potentiometer (R32 1k lin main print) for High-Com 802 4846/9 0
Poti Met (R34 500 lin Hauptprint) für HighCom Met potentiometer (R34 500 lin main print) for High-Com 802 4847/0 0
Umschalter µP µP switch 802 4807/0 0

Dokumentationen & Unterlagen Documentations & documents Eumig
Teilenummer		 verfügbar Bild
zum vergrößern auf das Bild klicken
Bezeichnung Description Part Number available Image
click to enlarge
Alps Inspection Data Sheet A/W-Kopf
(Original auf Papier)		 Alps Inspection Data Sheet record/playback head
(paper original)		 - 0 -
Eumig Abnahmebedingungen
Laufwerk 802 2400/3
(Original auf Papier) 		Eumig approval requirements for
drive unit 802 2400/3
(paper original)		 - 0 -
Eumig Abnahmebedingungen
AW-Verstärker 802 1602/0
(Original auf Papier) 		Eumig approval requirements for
record/playback amplifier 802 1602/0
(paper original)		 - 0 -
Eumig Abnahmebedingungen
Prozessor- & Tastenprint 802 1730/8 & 802 1724/2
(Original auf Papier)		 Eumig approval requirements for
processor & keyboard print 802 1730/8 & 802 1724/2
(paper original)		 - 0 -
Eumig Abnahmebedingungen
Steuerungs- & Capstanprint 802 1608/0 & 802 1604/3
(Original auf Papier)		 Eumig approval requirements for
control & capstan print 802 1608/0 & 802 1604/3
(paper original)		 - 0 -
"Eumig Inspektion für den Kassettenrekorder"
zeitgenössische Hinweise an den Endverbraucher
(Original auf Papier)		 "Eumig inspection for the cassette recorder"
contemporary hints for the end user
(paper original, German language)		 - 0 -
